一、產品說明：

全自動CNC荷重位移曲線儀屬于東莞市鴻達測量儀器有限公司研發的一款【荷重-變位】相關關系的精密測量儀器。該精密荷重測定器超越傳統設計理念并綜合廣大用戶在實際使用中的測量需求，綜合各種產品測試標準及特殊產品的實際測試需要而特別設計的！

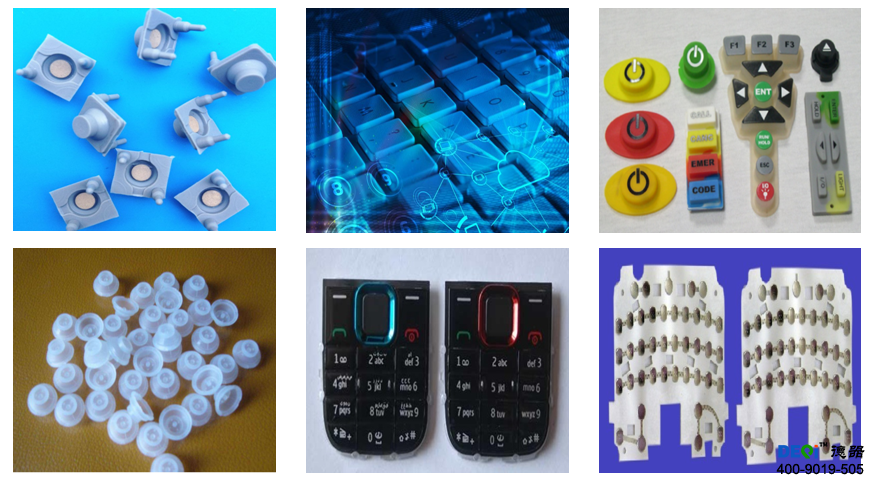

在測試功能上可滿足對各種硅膠按鍵、金屬按鍵、輕觸開關按鍵的荷重力與位移量的二維曲線測試；該儀器突破傳統技術，由原來的一支傳感器變?yōu)橥瑫r搭載12支傳感器，讓檢測效率驟然增長12倍。

1.1 測試項目：

●.按鍵（鍵盤）曲線測試（多點自動位移）；
●. 一般產品自動多點力量測試；

●. LCD耐壓力測試（多點自動位移）；
●. 壓力壽命試驗（多點自動位移）；

二、主要規格參數：

1、測定最大荷重：2000gf（12支）

2、最小解析度：0.01gf

3、Z軸測定行程：80mm

4、Z軸顯示行程：0.01mm

5、測定速度范圍：0～300mm/min

6、X軸移動行程：300 mm

7、Y軸移動行程：200 mm

8、機臺傳動機構：滾珠絲桿

9、機臺驅動：三軸電機

10、機臺尺寸： 1450mm*900mm*1400mm

11、機臺重量：240kg

12、電    源： 220V

三、主要功能及特點：

3.1 主要功能：

●依據不同的產品型號，可選擇定義其配方編號（即產品上各個按鍵的坐標點），再根據產品工程圖上的坐標信息將數據直接輸入下列軟件程序便可進行自動測試；或利用FT-3020CNC-12測試搖桿將產品的坐標信息直接錄入下列軟件程序也可以進行自動測試

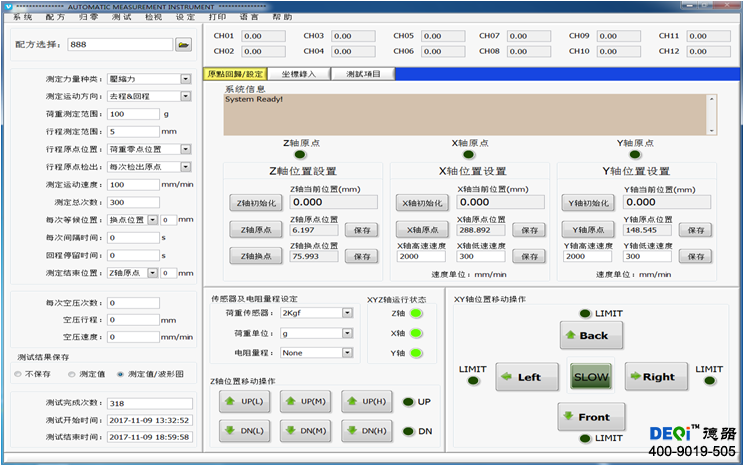

●測試條件皆可由電腦設定，并可儲存。由下拉式選單勾選設定、或直接輸入數據。（含試驗類別、測定運動方向、荷重測定范圍、行程測定范圍、行程原點位置、行程原點檢出、測定速度、測定總次數、暫停時間、每次等候位置、空壓次數）。

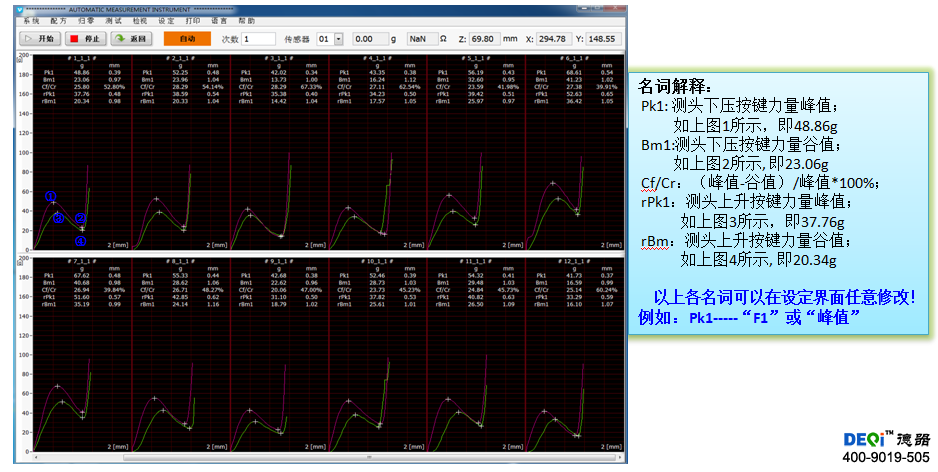

●Peak Force Return、Force、Distance及Click率等皆可直接在圖上顯示數值,不須人工計算；

●量測曲線圖由電腦記憶，可隨時放大、縮小，一張A4紙可任意指定放置12個曲線圖；

●測試項目可輸入上、下限規格值，測定結果可自動判定OK或NG；

●已知行程可測試對應的荷重，或已知荷重測對應的行程 ；

●測試資料儲存于硬盤（每一筆資料皆可儲存，不限次數）；

●檢驗報表抬頭內容可隨時修改（中英文皆可）；

●檢驗報表可自動產生，不需再作輸入；

●檢驗報表可轉換為Excel、Word、PDF等文書報表格式；

●同時搭載12支傳感器，讓檢測效率驟然增長12倍；

3.2   特點：

1、儀器超載保護；

2、緊急停機裝置、上下行程限定裝置；

3、軟件設定參數最大值限定上限保護；

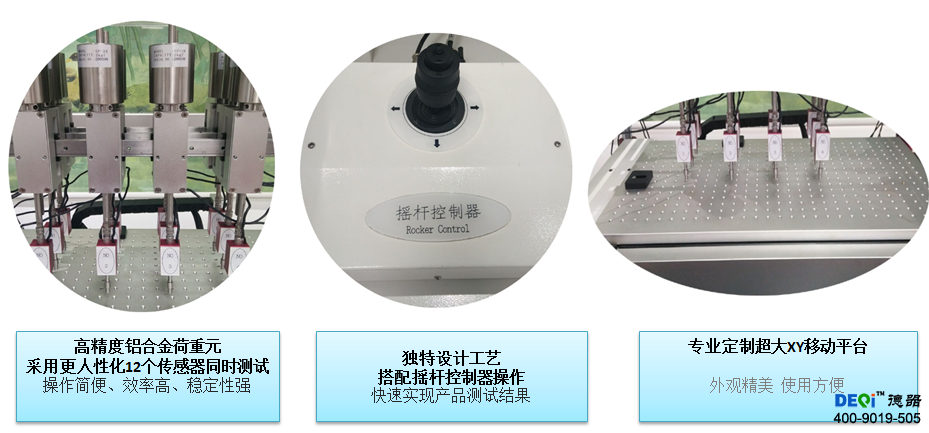

四、產品結構圖：

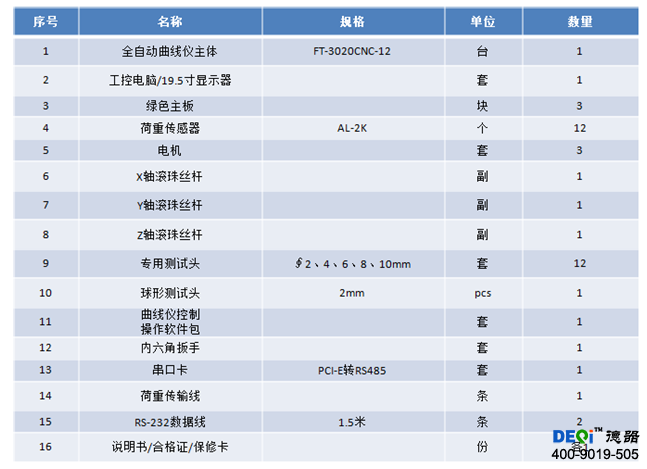

七、儀器組合：
