隨著生活水平的提高，人們對養殖廠的環境監測要求也越來越高，尤其是對溫濕度指標的監測，有關部門甚至已經將此項內容納入考核指標。由于檢測點數較多，傳統的溫濕度監測設備及技術已經不能適用于精細化及多樣化需求，這就要求我們結合現代科學技術，開發一種多點、遠程、便捷的智能監測系統。運用科學的技術，結合用戶的實際需求，推出了適用于各類畜禽養殖環境監控的無線智能畜牧養殖溫濕度監控系統，限度地保證雞舍等養殖區域環境溫濕度符合生產、科研及生活的需要。
——————————————————————————————
二、系統設計依據：
● 《JB/T5243-91工業控制計算機系統驗收大綱》
● 《GB50198-94計算機系統安全準則》、《GBJ93-86自動化儀表選型規定》
● 《HG20507-92工業自動化儀表工程施工及驗收規范》
● 《GB 50194-93建設工程施工現場供用電安全規范》
● 《GB 50054-95低壓配電設計規范》、《JJG874-2007溫度指示控制儀》
——————————————————————————————

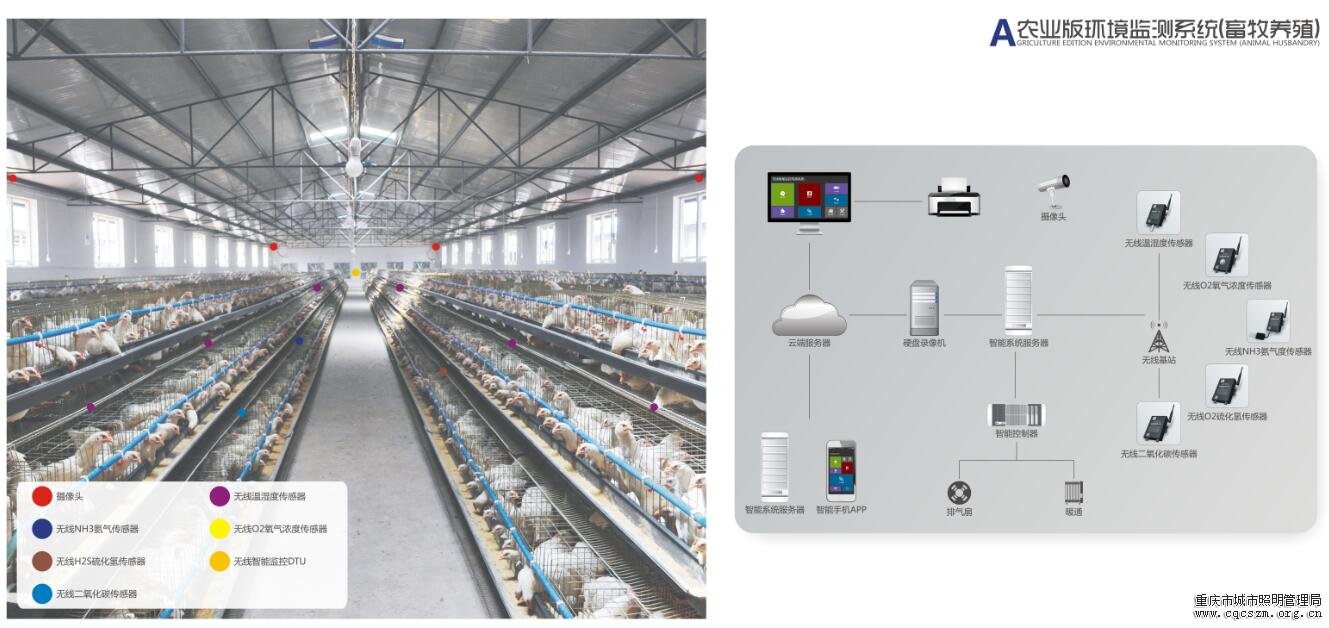

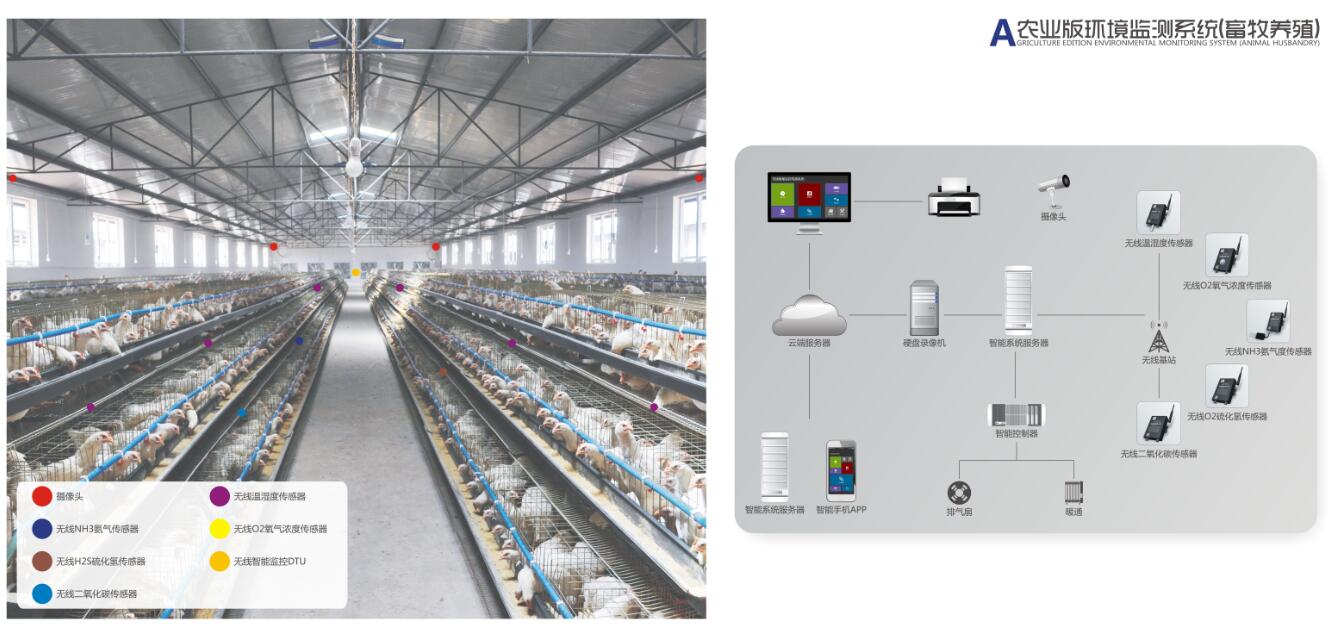

三、系統架構：
經過現場環境考察，并結合使用部門的功能需求，特針對XX公司做出以下系統方案。
● 無線溫濕度探頭：
用于采集各監測點的溫濕度數據?，F(xiàn)場供電，無線傳輸可視距離5公里、本地顯示。
● 無線二氧化碳傳感器：
用于采集各監測點的二氧化碳數據，現場供電，無線傳輸可視距離5公里，本地顯示。
● 無線氨氣傳感器：
用于采集各監測點的氨氣數據，現場供電，無線傳輸可視距離5公里，本地顯示。電化學傳感器，性高。
● 無線智能監控DTU：
接收各個無線傳感器的數據，集中顯示避免人工巡查，觸摸屏設置。終端內置GPRS模塊，可以把數據通過遠程發送到市區辦公室。超限時可電話預警。
● 上位機：
用于運行《無線環境監測系統軟件》，并對歷史數據進行儲存。
● 智能控制器：
當接收到的數據超過設定上下限時，通過系統軟件發送命令至控制器上，用于聯動本地的排氣扇進行工作。真正實現無人值守。
● 短信：
當溫濕度數據超限時，發送預警信息到到指定手機號碼上。
● 系統軟件：
對系統各監測點進行綜合管理，包括數據讀取顯示、歷史數據查詢、圖表曲線展示、功能參數設置、篩選導出打印等。
● 用戶手機App：
通過智能手機App訪問數據中心查看現場實時數據，也能進行現場設備的開關控制。
——————————————————————————————
四、系統功能：
● 數據采集：
全天候24小時數據自動采集、記錄及儲存。
● 實時顯示：
可將歷史數據自動生成為表格、曲線和圖形，形象直觀。
● 歷史儲存：
對歷史數據進行安全存儲并備份，并可以根據客戶的需求及篩選條件隨意查詢，數據導出及打印形式多樣，支持PDF、Excel等多種格式。
● 超限報警：
可自行設置溫濕度上下限，當溫濕度超限時顯示終端及軟件界面將自動提示報警，并在液晶屏上發出蜂鳴。
● 短信報警：
當報警信號出現時可根據系統預設的接警手機和接警條件下發報警指令。
——————————————————————————————
五、系統優勢：
● 采集數據性：
溫度精度可達到±0.3℃，濕度精度±2％，二氧化碳±30ppm。氨氣±3%。
● 無線傳輸可靠性
采用779MHz頻道通信，無線傳輸有強大的AES加密功能，抗干擾性強，有豐富的通信頻道可選擇。
● 現場安裝便捷性：
壁掛安裝方式。無線采集點無需布線?，F(xiàn)場供電。
● 數據顯示集中性：
將每個檢測點的傳感器數據統一發送到智能DTU顯示在傳輸?shù)焦芾碇行碾娔X進行集中顯示，一目了然，避免了定時人工巡檢和記錄。
